Дроссельная заслонка является конструктивным элементом впускной системы бензиновых двигателей внутреннего сгорания с впрыском топлива и предназначена для регулирования количества воздуха, поступающего в двигатель для образования топливно-воздушной смеси. Дроссельная заслонка устанавливается между воздушным фильтром и впускным коллектором.

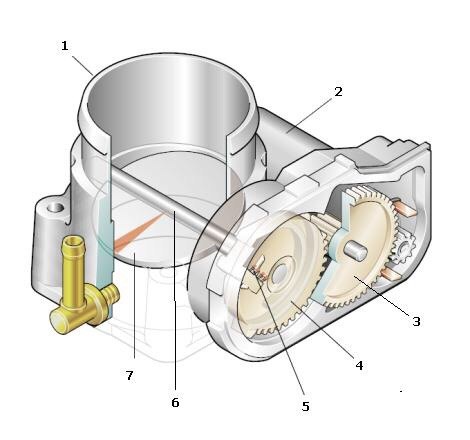

Схема дроссельной заслонки с электрическим приводом.

1 корпус;
2 электродвигатель;
3 двухступенчатый цилиндрический редутор;
4 пружинный возвратный механизм;
5 датчик положения дроссельной заслонки;
6 вал дроссельной заслонки;
7 дроссельная заслонка.

   Дроссельная заслонка
   По своей сути дроссельная заслонка является воздушным клапаном. При открытой заслонке давление во впускной системе соответствует атмосферному давлению, при закрытии - уменьшается до состояния вакуума. Это свойство дроссельной заслонки используется в работе вакуумного усилителя тормозов, для продувки адсорбера системы улавливания паров бензина.

   Дроссельная заслонка может иметь механический привод или электрический привод с электронным управлением.

   Дроссельная заслонка с механическим приводом

   Механический привод дроссельной заслонки в настоящее время применяется на большинстве бюджетных машин. Привод предполагает связь педали газа и дроссельной заслонки с помощью металлического троса.

   Устройство дроссельной заслонки с механическим приводом.
Элементы дроссельной заслонки объединены в отдельный блок, который включает корпус, дроссельную заслонку на валу, датчик положения дроссельной заслонки, регулятор холостого хода.

   Корпус дроссельной заслонки включен в систему охлаждения двигателя. В нем также выполнены патрубки, обеспечивающие работу системы вентиляции картера и системы улавливания паров бензина.

   Регулятор холостого хода поддерживает заданную частоту вращения коленчатого вала двигателя при закрытой дроссельной заслонке во время пуска, прогрева и при изменении нагрузки во время включения дополнительного оборудования. Он состоит из шагового электродвигателя и соединенного с ним клапана, которые изменяют количество воздуха, поступающего во впускную систему в обход дроссельной заслонки.

   Дроссельная заслонка с электрическим приводом

   На современных автомобилях механический привод дроссельной заслонки заменен на электрический привод с электронным управлением, что позволяет достичь оптимальной величины крутящего момента на всех режимах работы двигателя. При этом обеспечивается снижение расхода топлива, выполнение экологических требований, безопасность движения.

   Отличительными особенностями дроссельной заслонки с электрическим приводом являются:


• отсутствие механической связи между педалью акселератора и дроссельной заслонкой;
• регулирование холостого хода путем перемещения дроссельной заслонки.

   Так как между педалью газа и дроссельной заслонкой нет жесткой связи, используется электронная система управления дроссельной заслонкой. Электроника в управлении дроссельной заслонкой позволяет влиять на величину крутящего момента двигателя, даже если водитель не воздействует на педаль газа. Система включает входные датчики, блок управления двигателем и исполнительное устройство.

   Помимо датчика положения дроссельной заслонки в системе управления используется датчик положения педали акселератора, выключатель положения педали сцепления, выключатель положения педали тормоза.

   В работе системы управления дроссельной заслонкой также используются сигналы от автоматической коробки передач, тормозной системы, климатической установки, системы круиз-контроля.

   Блок управления двигателем воспринимает сигналы от датчиков и преобразует их в управляющие воздействия на модуль дроссельной заслонки.

   Устройство дроссельной заслонки с электрическим приводом.
   Модуль дроссельной заслонки состоит из корпуса, собственно дроссельной заслонки, электродвигателя, редуктора, возвратного пружинного механизма и датчиков положения дроссельной заслонки.

   Для повышения надежности в модуле устанавливается два датчика положения дроссельной заслонки. В качестве датчиков используются потенциометры со скользящим контактом или бесконтактные магниторезистивные датчики. Графики изменения выходных сигналов датчиков направлены навстречу друг другу, что позволяет их различать блоку управления двигателем.

   В конструкции модуля предусмотрено аварийное положение дроссельной заслонки при неисправности привода, которое осуществляется с помощью возвратного пружинного механизма. Неисправный модуль дроссельной заслонки заменяется в сборе.
